YT-3301遠傳型智能閥門定位器

發布時間：2011-07-06　瀏覽：次

YT-3301智能閥門定位器說明：
遠傳型智能閥門定位器YT-3301系列產品是通過接收控制器或控制系統發出的4~20mA電流信號來控制閥門開度的裝置。內置微處理器，可精確控制閥位，并可執行自動設定，PID控制，HART通訊等強有力的功能。

YTC系列 YT-3301智能型閥門定位器使用優點：
1.本體和位置傳感器相互分離安裝，容易維護，抗震性能強，可在高溫場合使用。
2.采用噴嘴擋板結構力矩馬達，加強了抗粉塵，水分，油污的能力。
3.產品外部裝有液晶屏（LCD），因此可以在現場直接確認定位器的狀態。
4.通過HART通訊，可以獲得閥門和定位器的各種情報。
5.可添加閥位輸出模塊，反饋閥門的開度。
6.可任意設定線性，快開，等百分比等流量特性。
7.通過產品上的按鈕可方便調整PID參數，也可設定16個點來實現特殊流量曲線。
8.具有優秀的防護功能(IP66)。

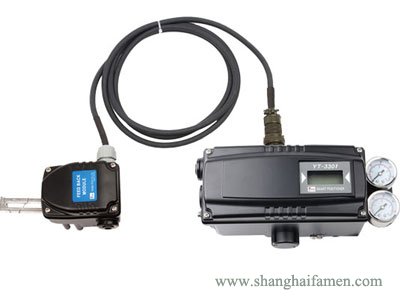

YT-3301

YT-3301L YT-3301R直行程和角行程智能閥門定位器參數：

項目/形式			YT-3301L	YT-3301R
輸入信號			4~20mA DC
輸入壓力			0.14~0.7MPa（1.4~7bar）
行程范圍			10~150mm		0~90°
阻抗			Max 450Ω @20mA DC
氣源接口			PT（NPT）1/4
壓力表接口			PT（NPT）1/8
電源接口			PF1/2（G1/2）
環境溫度	傳感器工作溫度		-40℃~120℃（-40~248‵F）
	本體工作溫度		-30℃~85℃（-22~185‵F）
	防爆溫度		-40℃~60℃(T5)/-40~40℃（T6）
	液晶工作溫度		-30℃~85℃（-22~185‵F）
直線性			±0.5%F.S.
滯后度			±0.5%F.S.
靈敏度			±0.2%F.S.
重復性			±0.3%F.S.
空氣消耗量			小于2 LPM（sup=0.14MPa）
流量系數			70LPM(sup=0.14MPa)
輸出特性			快開、線性、等百分比、用戶自定義（16點）
材質			壓鑄鋁
防護等級			IP66
防爆等級			Ex ia IIC T6/T5
重量		本體	2kg（4.4 lb）
		傳感器	0.6kg（1.3 lb）			0.9g（2.0 lb）
