Q645F氣動三通球閥 Q645F氣動三通法蘭球閥


Q645F氣動三通球閥應用介紹:

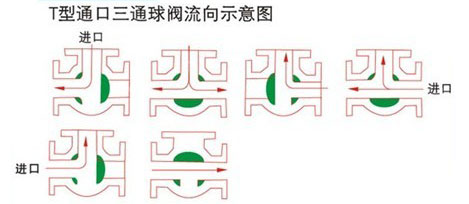

Q645F氣動三通球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,Q645F T型氣動三通法蘭球閥采用兩個閥座結構,亦可根據用戶要求采用四閥座結構。

Q645F氣動三通球閥特點:
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
2、三通球芯為T型,使用壽命長,流通能力大,阻力小
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。


Q645F T型氣動三通球閥設計制造標準:
I 設計和制造:GB/T12237-1989; APl608。
2.檢驗和試驗:GB/T13927-1992; APl 598。
3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。
4 結構長度:JD-2002

Q645F氣動法蘭球閥材質規格:
閥體形式    三通鑄造球型閥
公稱通徑    DN15~200mm
公稱壓力    國標PN1.6、2.5、4.0、6.4 MPa;美標ANSI 150、300LB ;日標JIS 10、20、30K
法蘭標準    JIS、ANSI、GB、JB、HG等
連接形式    法蘭式、螺紋式(適用于1/2"~2")
閥蓋形式    整體式
壓蓋型式    壓板壓緊式
密封填料    V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨




Q645F氣動三通球閥使用標準:
殼體材料 閥座材料 適用溫度 適用介質
碳鋼C型 聚四氟乙烯 ≤150℃ 水 蒸汽
對位聚苯 ≤300℃ 油品
鉻鎳鈦鋼P型 聚四氟乙烯 ≤150℃
強酸類

對位聚苯 ≤200℃
鉻鎳鉬鈦鋼R型 聚四氟乙烯 ≤150℃ 弱酸類
對位聚苯 ≤200℃

Q645F T型氣動球閥尺寸規格:
通徑
外形尺寸
連接法蘭尺寸
DN
in
L
L1
L2
H
D
D1
D2
C
f
n-φd
15
1/2
130
140/178
62/75
185/191
95
65
46
14
2
4-φ14
20
3/4
150
164/214
75/91
197/225
105
75
56
16
2
4-φ14
25
1
180
164/214
75/91
199/227
115
85
65
16
2
4-φ14
32
11/4
200
190/295
91/112
240/266
140
100
76
18
3
4-φ18
40
11/2
220
210/295
101/112
255/271
150
110
84
18
3
4-φ18
50
2
240
247/340
112/127
286/307
165
125
99
20
3
4-φ18
65
21/2
260
276/398
127/139
330/335
185
145
118
20
3
4-φ18
80
3
280
308/438
139/159
349/383
200
160
132
20
3
8-φ18
100
4
320
348/562
159/206
421/487
220
180
156
22
3
8-φ18
125
5
380
432/724
176/228
485/557
250
210
184
22
3
8-φ18
150
6
440
524/928
228/275
582/629
285
240
211
24
3
8-φ22
200
8
550
648/1033
275/324
702/750
340
295
266
24
3
12-φ22

Q645F氣動三通球閥結構圖:
