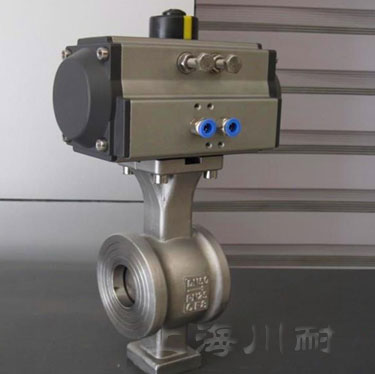

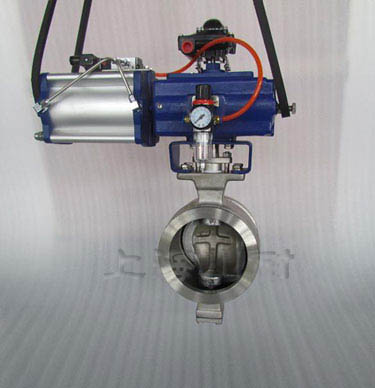

氣動V型不銹鋼對夾球閥

氣動V型不銹鋼對夾球閥采用CNC全自動加工技術，一體式精加工而成，閥體及內部件均為304、316、316L、2520等不銹鋼材質，球芯及閥座為304、316、316L、2520材質并且表面噴涂鈷基合金或碳化鎢合金等，亦可選用陶瓷件如氧化鋯陶瓷或者復合鈦鑭陶瓷。
     氣動V型球閥的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區(qū)域，在回轉過程中可改變流道截面積，形成對介質的精確調節(jié)




氣動V型不銹鋼對夾球閥主要技術參數(shù)與性能：
公稱通徑：DN25~250
壓力等級：PN10~25；150LB~300LB；10K
主體材質：304、316、316L、2520等
密封類型：金屬硬密封
密封面材質：噴涂鎳基合金、鈷基合金、碳化鎢、STL司太立等
適用溫度范圍：-40℃~220℃；-40℃~300℃；-40~450℃；-40~600℃
密封等級：GB/T4213，F(xiàn)CI 70-2 V級、VI級
可選氣動附件：電氣閥門控制定位器、電磁換向閥、限位開關回訊器、空氣過濾減壓閥、油霧潤滑器等
驅動方式：氣動；氣動帶手動

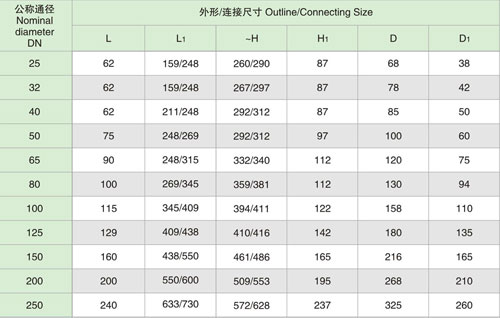

氣動V型不銹鋼對夾球閥主要尺寸：

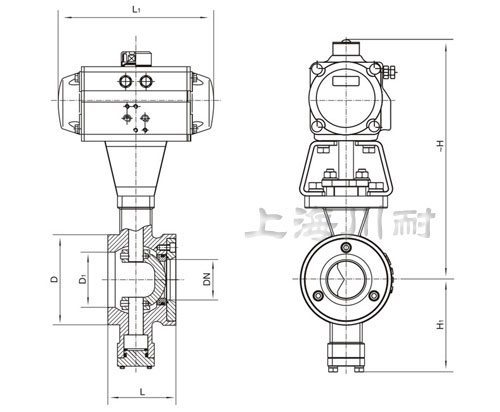

氣動V型不銹鋼對夾球閥外形結構：
